utworzone przez Piotr Bareła | lut 2, 2023 | Edukacja, Gospodarka cyrkularna, Instalacja, Odpady |
Port Czystej Energii będzie pod kątem ochrony środowiska jedną z najnowocześniejszych instalacji odzysku energii z odpadów w Europie. Instalacja została zaprojektowana zgodnie z najnowszymi wytycznymi, zapewniającymi stosowanie najlepszych technologicznych rozwiązań na świecie.
Zgodnie z obowiązującymi przepisami prawa Port Czystej Energii dostosowany został do najnowszych wytycznych BAT (Best Available Techniques) dla spalania odpadów, zawartych w decyzji wykonawczej Komisji UE 2019/2010 z 12 listopada 2019 r. Nowe konkluzje jeszcze bardziej zaostrzają i tak wcześniej już bardzo restrykcyjne wymagania odnośnie standardów oczyszczania spalin. Z tego powodu system oczyszczania spalin Portu Czystej Energii został rozbudowany
o dodatkowe elementy.
Zanieczyszczenia powstałe w wyniku spalania odpadów będą usuwane ze spalin za sprawą wielu urządzeń składających się na cały wysokosprawny układ oczyszczania spalin. Układ ten stanowi jeden z największych
i najważniejszych elementów całej instalacji. Spaliny będą poddawane wielu procesom fizycznym i chemicznym, podzielonym na różne etapy:
- Pierwszy etap redukcji tlenków azotu – metody pierwotne i selektywna redukcja niekatalityczna (SNCR),
- Pierwszy etap usuwania kwaśnych zanieczyszczeń takich jak tlenki siarki i chlorowodór – dozowanie reagenta wapniowo-magnezowego do kotła,
- Drugi etap usuwania kwaśnych zanieczyszczeń – dozowanie mleczka wapiennego w absorberze rozpyłowym,
- Trzeci etap usuwania kwaśnych zanieczyszczeń – dozowanie wodorotlenku wapnia w reaktorze suchym,
- Etap wychwytu metali ciężkich (w tym rtęci), lotnych związków organicznych oraz dioksyn i furanów – dozowanie węgla aktywnego i węgla aktywnego bromowanego w reaktorze suchym,
- Czwarty etap usuwania kwaśnych zanieczyszczeń, dalszy wychwyt metali ciężkich, lotnych związków organicznych, dioksyn i furanów oraz usuwanie pyłów – przepływ spalin przez tworzące się na workach filtra workowego placki filtracyjne złożone z reagentów, produktów reakcji i pyłów.
- Drugi etap redukcji tlenków azotu – selektywna redukcja katalityczna (SCR).
Proces oczyszczania spalin
W wyniku spalania odpadów, pobodnie jak w przypadku spalania węgla czy biomasy, powstają gazy odlotowe. Te składają się głównie z azotu, dwutlenku węgla, tlenu, tlenku węgla, dwutlenku siarki, tlenków azotu i niespalonych lub częściowo spalonych węglowodorów. W Porcie Czystej Energii proces oczyszczania spalin rozpocznie się już w komorze paleniskowej. Poprzez wykorzystanie metod pierwotnych, takich jak rozdzielenie powietrza do spalania na różne strefy (powietrze pierwotne i wtórne) oraz recyrkulacja spalin, zminimalizowane będzie powstawanie niektórych zanieczyszczeń już w samym procesie spalania.
W kolejnym etapie (pierwszy ciąg kotła), spaliny poddane zostaną redukcji stężeń tlenków azotu poprzez wtrysk wody amoniakalnej. Dzięki temu w temperaturze ok. 850-1050°C dokonuje się redukcja tlenków azotu do wolnego azotu. Następnie do kotła dozowany będzie reagent wapniowo-magnezowy, który stanowi pierwszy etap usuwania kwaśnych zanieczyszczeń takich jak tlenki siarki i chlorowodór.
Kiedy gazy spalinowe zostaną poddane procesom oczyszczania w kotle, wprowadzone będą do systemu oczyszczania spalin poprzez kanał podłączony do absorbera rozpyłowego. W absorberze rozpylane będzie mleczko wapienne, które reaguje z kwaśnymi zanieczyszczeniami. Tutaj spaliny zostaną również schłodzone do temperatury ok. 140°C w celu zoptymalizowania efektywności kolejnych etapów oczyszczania spalin.
Kolejnym etapem oczyszczania jest reaktor suchy, do którego wprowadzony będzie węgiel aktywny, węgiel aktywny bromowany oraz wodorotlenek wapnia. W tym etapie zostaną zredukowane stężenia kwaśnych zanieczyszczeń, metali ciężkich (w tym rtęci), lotnych związków organicznych oraz dioksyn i furanów. Z reaktora spaliny trafią do filtra workowego, w którym wyłapane zostaną pyły oraz produkty reakcji z poprzednich etapów systemu oczyszczania spalin. Poprzez tworzenie się placków filtracyjnych na workach filtra, efektywność reakcji z reaktora suchego jest dodatkowo zwiększana.
Ostatnim etapem oczyszczania jest przelot spalin przez reaktor katalitycznej redukcji tlenków azotu SCR. Poprzez wtrysk wody amoniakalnej dodatkowo obniżona zostaje zawartość tlenków azotu w spalinach. Dzięki zastosowaniu katalizatora, proces ten zachodzi w niższej temperaturze i charakteryzuje się bardzo wysoką efektywnością.
Oczyszczone produkty spalania odprowadzane będą do atmosfery poprzez komin.
Pyły z kotła oraz produkty oczyszczania spalin (odbierane z filtra workowego), jako odpady niebezpieczne, są na bieżąco odbierane i transportowane do Niemiec, gdzie służą do rekultywacji terenów pokopalnianych (nieczynne kopalnie soli).
System kontroli emisji
Cały proces spalania i oczyszczania spalin będzie kontrolowany przez system sterowania. Do systemu trafi ponad trzy
i pół tysiąca sygnałów, które będą cyfrowo przetwarzane, a następnie uzyskane dane przedstawione zostaną na stacjach obsługiwanych przez operatorów kontrolujących cały proces spalania oraz oczyszczania. Dzięki zastosowanemu systemowi ciągłego monitoringu, badany będzie również skład wyprowadzanych do atmosfery spalin. Wyniki monitoringu będą powszechnie dostępne, nie tylko dla zarządzających obiektem, ale również dla mieszkańców
i instytucji kontrolujących m.in. Wojewódzkiego Inspektora Ochrony Środowiska.
Poziom emisji spalin oraz sposób ich oczyszczania to zawsze szczególny obszar zainteresowania powiązany z licznymi pytaniami. Powyższy materiał ma być źródłem wiarygodnych informacji o konkretnych rozwiązaniach zainstalowanych
w Porcie Czystej Energii.
Schemat układu oczyszczania spalin
Legenda:
1. SNCR (Selective Non-Catalytic Reduction)
Proces oczyszczania spalin zaczyna się w kotle. Tutaj następuje selektywna redukcja niekatalityczna tlenków azotu poprzez wtrysk roztworu amoniaku do strumienia spalin.
2. Silos reagenta wapniowo-magnezowego
Do spalin w kotle dozowany jest reagent, który reaguje z tlenkami siarki i chlorowodorem. Jest to pierwszy z czterech etapów usuwania kwaśnych zanieczyszczeń ze spalin.
3. Silos popiołów lotnych
Popioły lotne, które opadają do lejów pod kotłem trafiają do silosu, w którym są magazynowane i okresowo odbierane przez uprawnione podmioty.
4. Zbiornik mleczka wapiennego
Mleczko wapienne wytwarzane jest poprzez mieszanie tlenku wapnia (wapna palonego) z wodą. Jest to reagent, który jest dozowany do spalin w absorberze rozpyłowym.
5. Absorber rozpyłowy
W absorberze rozpylane jest mleczko wapienne, reagujące z kwaśnymi zanieczyszczeniami. Odparowanie wody z mleczka schładza spaliny do temperatury ok. 140°C w celu zoptymalizowania efektywności kolejnych etapów oczyszczania spalin.
6. Reaktor suchy
W reaktorze suchym, poprzez dozowanie wodorotlenku wapnia, odbywa się trzeci etap usuwania kwaśnych zanieczyszczeń. Dodatkowo do reaktora wprowadzany jest węgiel aktywny oraz węgiel aktywny bromowany. Służą one do wychwytu ze spalin metali ciężkich (w tym rtęci), lotnych związków organicznych oraz dioksyn i furanów.
7. Filtr workowy
Filtr workowy służy do wychwytywania pyłów i produktów reakcji oczyszczania spalin poprzez zatrzymywanie ich na powierzchni tkaninowych worków. Dodatkowo, tworzące się na workach placki filtracyjne z częściowo przereagowanych reagentów, stanowią kolejny etap oczyszczania spalin z kwaśnych zanieczyszczeń.
8. Silos odpadów z oczyszczania spalin
Tutaj trafiają pyły i produkty reakcji oczyszczania spalin wychwycone przez filtr workowy.
9. SCR (Selective Catalytic Reduction)
Selektywna redukcja katalityczna to drugi etap redukcji tlenków azotu. Ich zawartość w spalinach zostaje obniżona poprzez wtrysk wody amoniakalnej, a dzięki zastosowaniu katalizatorów, cały proces zachodzi z wysoką sprawnością.
10. Układ skraplania pary wodnej w spalinach
Zadaniem tego układu jest dodatkowy odzysk ciepła z gorących spalin, zanim przez komin trafią do atmosfery. Efekt ten uzyskiwany jest poprzez skroplenie obecnej w spalinach pary wodnej.
12. Komin
Komin odpowiada za odprowadzenie oczyszczonych spalin do atmosfery na określoną wysokość, by zapewnić ich optymalne rozproszenie w atmosferze. Zainstalowany w nim system ciągłego monitoringu kontroluje śladowe ilości emitowanych substancji, a wynik monitoringu jest powszechnie dostępny.
Schemat układu oczyszczania spalin w Porcie Czystej Energii – pobierz schemat
utworzone przez Dorota Tanaś – Michalak | sty 4, 2023 | Edukacja, Energetyka, Gospodarka cyrkularna |
W przestrzeni publicznej coraz częściej pojawia się termin – neutralność klimatyczna. Odmieniany na wiele sposobów często używany jest bez wyjaśnienia. Chcemy opisać w możliwie prosty sposób, czym jest neutralność klimatyczna, jakie działania należy zrealizować, żeby ją osiągnąć i w jaki sposób wiąże się ona z funkcjonowaniem Portu Czystej Energii.
Neutralność klimatyczna to równowaga pomiędzy emisją gazów cieplarnianych*, a ich pochłanianiem przez gleby, lasy i zbiorniki wodne. Chcąc ją osiągnąć, należy z jednej strony podjąć szereg działań mających na celu ograniczenie emisji zanieczyszczeń do atmosfery, a z drugiej zadbać o zwiększenie wykorzystania naturalnych pochłaniaczy gazów cieplarnianych, które w atmosferze są obecne.
Osiągnięcie neutralności klimatycznej jest ogromnym wyzwaniem dla wszystkich. Zmiany klimatu nie są przypisane do granic państw, dlatego tylko wspólna praca ma sens. Bardzo istotne są działania o skali globalnej, ale nie mniej ważne są te lokalne.
Polska jako kraj należący do Unii Europejskiej zobowiązała się do osiągnięcia neutralności klimatycznej do 2050 roku. Żeby osiągnąć ten cel Unia Europejska ustanowiła strategię, która daje wskazówki i narzędzia potrzebne do jego realizacji.
Czym jest Europejski Zielony Ład (ang. European Green Deal)?
Europejski Zielony Ład to strategia rozwoju, mająca na celu przekształcić Unię Europejską w obszar neutralny klimatycznie. Zakłada ona stopniowe ograniczenie emisji gazów cieplarnianych o 55% netto do 2050 roku – kiedy społeczeństwo ma stać się przygotowane na zmianę klimatu i w pełni przystosowane do nieuniknionych skutków tego zjawiska. W ramach strategii podkreśla się potrzebę całościowego podejścia, łączącego różne sektory gospodarki, aby w przemyślany sposób realizować cele klimatyczne, do których należą:
- produkcja czystej, bezpiecznej i przystępnej cenowo energii
- prowadzenie gospodarki obiegu zamkniętego
- ograniczenie poziomu emisji zanieczyszczeń
- odpowiedzialne budownictwo
- ochrona i odbudowa różnorodności biologicznej
- zrównoważenie systemu żywnościowego
- wprowadzenie ekologicznej i inteligentnej mobilności
W ramach „Green Dealu” wprowadzone zostały inicjatywy polityczno-legislacyjne, określające ramy działań dla poszczególnych sektorów. Wśród takich inicjatyw są m.in. Pakiet Fit For 55, Europejskie Prawo Klimatyczne, unijna strategia na rzecz bioróżnorodności 2030, strategia „Od pola do stołu”, Europejska Strategii Przemysłowa, czy działania na rzecz gospodarki obiegu zamkniętego.
Działanie Portu Czystej Energii spójne z celami neutralności klimatycznej
Port Czystej Energii będzie nowoczesną, przyjazną środowisku elektrociepłownią, która przetworzy 160 tys. ton odpadów nienadających się do recyklingu i wyprodukuje z nich energię elektryczną i ciepło. Dzięki swojej działalności przyczyni się do realizacji założeń ujętych w strategii Europejskiego Zielonego Ładu.
1. Pozwoli na zróżnicowanie źródeł energii w regionie oraz ograniczenie wydobycia paliw kopalnych wykorzystywanych w tradycyjnej energetyce i ciepłownictwie. Będzie to bezpieczne źródło mocy, ponieważ paliwo potrzebne do produkcji energii będzie pochodzić z regionu i nie będzie narażone na wahania cen oraz dostępność surowców na rynkach międzynarodowych. Dodatkowo, instalacja będzie produkowała energię elektryczną w skojarzeniu z ciepłem systemowym (kogeneracja). Dzięki zastosowaniu jedynie tego rozwiązania, poziom emisji dwutlenku węgla może zmniejszyć się aż o 164 tys. ton rocznie, względem oddzielnej produkcji energii elektrycznej i ciepła na bazie węgla. Oczywiście skala produkcji energii z odpadów przy obecnej i planowanej infrastrukturze nie jest w stanie zabezpieczyć w całości zapotrzebowania na energie w Polsce. Niemniej jednak może być istotnym komponentem tzw. miksu energetycznego. Szacuje się, że do 10% gospodarstw domowych w Polsce mogłoby być ogrzanych ciepłem z odpadów.
2. W 2035 r. nastąpi w Polsce skokowe ograniczenie możliwości deponowania odpadów na składowiskach. Maksymalny poziom składowania odpadów komunalnych wyniesie 10% z masy przyjętych do zagospodarowania odpadów (obecnie w Polsce składuje się ok. 40% odpadów). Składowanie odpadów jest najgorszym i najbardziej pierwotnym sposobem ich utylizacji, a odzysk energii z odpadów nienadających się do recyklingu jest alternatywą znacznie korzystniejszą dla środowiska. Wpisuje się również w idee gospodarki cyrkularnej, ponieważ dzięki przekształceniu termicznemu odpadów, produkowana jest energia i ciepło, które wraca do mieszkańców.
3. Zakłady termicznego przekształcania odpadów podlegają bardzo restrykcyjnym przepisom i wymaganiom dot. emisji. Port Czystej Energii objęty jest m.in. wymogom BAT (Best Available Techniques) określonym Decyzją Wykonawczą Komisji (UE) 2019/2010, mówiącą głównie o normach związanych z zanieczyszczeniami środowiska. Przestrzegając tych regulacji w zakładzie należało zamontować dodatkowe elementy systemu oczyszczania spalin i monitoringu emisji. Dzięki ich zastosowaniu Port Czystej Energii będzie jedną z najnowocześniejszych tego typu instalacji w Europie.
Zmiany klimatu to w większości efekt działalności człowieka i to my musimy temu zaradzić. Ważnym ogniwem działalności Portu Czystej Energii jest edukacja. Wierzymy, że wyedukowane społeczeństwo podejmuje świadome decyzje i aktywnie działa na rzecz klimatu. Przygotowaliśmy materiały edukacyjne w obszarach najbliższych naszej działalności – zmian klimatu i odpadów. Zachęcamy do korzystania! Dostępne są tutaj:
http://blog.portczystejenergii.pl/halo-tu-ziemia-jak-mnie-slyszysz-scenariusze-zajec-edukacyjnych/
* gazy cieplarniane to: dwutlenek węgla, metan, podtlenek azotu, fluorowęglowodory, perfluorowęglowodory i sześciofluorek siarki
utworzone przez Dorota Tanaś – Michalak | wrz 7, 2022 | Edukacja, Energetyka, Gospodarka cyrkularna, Odpady |
Przedstawiamy najnowszą publikację Portu Czystej Energii. W broszurze znajdują się informacje na temat instalacji, jej parametrów technicznych, szczegółowy opis procesu spalania i poszczególnych części Zakładu. Opowiadamy o produkowanej w kogeneracji energii elektrycznej i cieplnej. Wskazujemy korzyści dla mieszkańców i regionu z funkcjonującego Zakładu oraz opowiadamy o jego metropolitalnym charakterze. W broszurze znajdują się również liczne infografiki i dane liczbowe oraz kamienie milowe budowy, a także inne informacje na temat naszej działalności.
Zapraszamy do lektury!
Broszura informacyjna Portu Czystej Energii – pobierz PDF
Information brochure – download PDF
PS. Zapraszamy także do obejrzenia filmu na temat trzech ważnych elementów naszej instalacji (link znajduje się TUTAJ) oraz relacji z uroczystego chrztu walczaka dostępnej W TYM MIEJSCU
utworzone przez Dorota Tanaś – Michalak | lip 13, 2022 | Edukacja, Odpady |
W obliczu coraz szybciej postępujących zmian klimatycznych, musimy zwiększyć świadomość ekologiczną, wsłuchać się w potrzeby naszej planety i zacząć działać! Naukowcy publikują dane dotyczące gwałtownego wzrostu temperatur i powstawania coraz częściej ekstremalnych zjawisk pogodowych takich jak huragany, deszcze nawalne i powodzie. Lektura tych publikacji może budzić niepokój, ponieważ wielu z nas nie wie, czy tym zjawiskom można skutecznie przeciwdziałać. Można i trzeba, na skale swoich możliwości. Świadomość jest kluczem do podejmowania decyzji, które mają wpływ na ochronę otaczającego nas środowiska. Zgodnie z zasadą: myśl globalnie, działaj lokalnie.
Jako Port Czystej Energii wychodzimy temu naprzeciw. Już od 2024 roku będziemy utylizować odpady nienadające się do recyklingu, a w tym procesie uzyskamy energię elektryczną i ciepło wolne od węgla. Nasza instalacja ma dużo korzyści środowiskowych, a jej uruchomienie wpłynie na polepszenie jakości życia mieszkańców. Niemniej będąc elementem całego systemu gospodarki odpadami komunalnymi widzimy, jak ilość odpadów wytwarzanych w gospodarstwach domowych dynamicznie wzrasta, a jakość segregacji, mimo ciągłej edukacji w tym zakresie prowadzonej od lat, jest nadal bardzo zła.
Jednym z filarów naszej działalności jest edukacja, którą realizujemy w różnych formach. Dla nauczycieli i edukatorów, uczących młodzież, stworzyliśmy materiały edukacyjne w dwóch obszarach tematycznych, najbliższych naszej działalności: „Klimat się zmienia. Zmieńmy swoje przyzwyczajenia” oraz „Odpady to cenne surowce”. Lekcje przygotowane zostały dla uczniów klas 7-8 szkoły podstawowej oraz uczniów szkół ponadpodstawowych. Nauczyciele znajdą w nich odniesienia do podstawy programowej, podkreślone cele zajęć oraz przykładowy tok lekcji z gotowymi kartami pracy. Do każdego scenariusza opracowano też dedykowane tablice edukacyjne i prezentacje, które mają uzupełnić omawiane zagadnienia.
- Lekcja – „Klimat się zmienia. Zmieńmy swoje przyzwyczajenia.”
Prezentujemy przyczyny i konsekwencje zmian klimatu. Wskazujemy na możliwości zapobiegania lub ograniczania emisji gazów cieplarnianych oraz uczymy w jaki sposób można się adaptować do zmian wywoływanych przez globalne ocieplenie. W ramach lekcji wyjaśniamy różnice pomiędzy energią odnawialną i nieodnawialną. Wymieniamy alternatywne źródła energii, uzasadniając konieczność ich wykorzystywania.
„Klimat się zmienia – zmieńmy swoje przyzwyczajenia” – scenariusz dla klas 7 i 8 szkół podstawowych
„Klimat się zmienia – zmieńmy swoje przyzwyczajenia” – scenariusz dla szkół ponadpodstawowych
„Klimat się zmienia – zmieńmy swoje przyzwyczajenia” – prezentacja
„Klimat się zmienia – zmieńmy swoje przyzwyczajenia” – tablica edukacyjna
- Lekcja – „Odpady to cenne surowce”
Podnosimy świadomość uczniów na temat odpowiedzialnego postępowania z odpadami, zgodnie z gospodarką obiegu zamkniętego. Wyjaśniamy, na czym ona polega oraz wymieniamy sposoby zagospodarowania odpadów. Dzielimy się wiedzą na temat instalacji termicznego przekształcania, wskazując ich rolę w gospodarce odpadami.
„Odpady to cenne surowce” – scenariusz dla klas 7 i 8 szkół podstawowych
„Odpady to cenne surowce” – scenariusz dla szkół ponadpodstawowych
„Odpady to cenne surowce” – prezentacja
„Odpady to cenne surowce” – tablica edukacyjna
Edukując młodzież chcemy budować u młodego pokolenia świadomość wpływu człowieka na środowisko. Może on być dobry lub zły, a właściwą drogę można obrać jedynie rozumiejąc zależności pomiędzy działaniami, a ich skutkami.
utworzone przez Piotr Bareła | lip 12, 2022 | Edukacja, Energetyka, Instalacja |

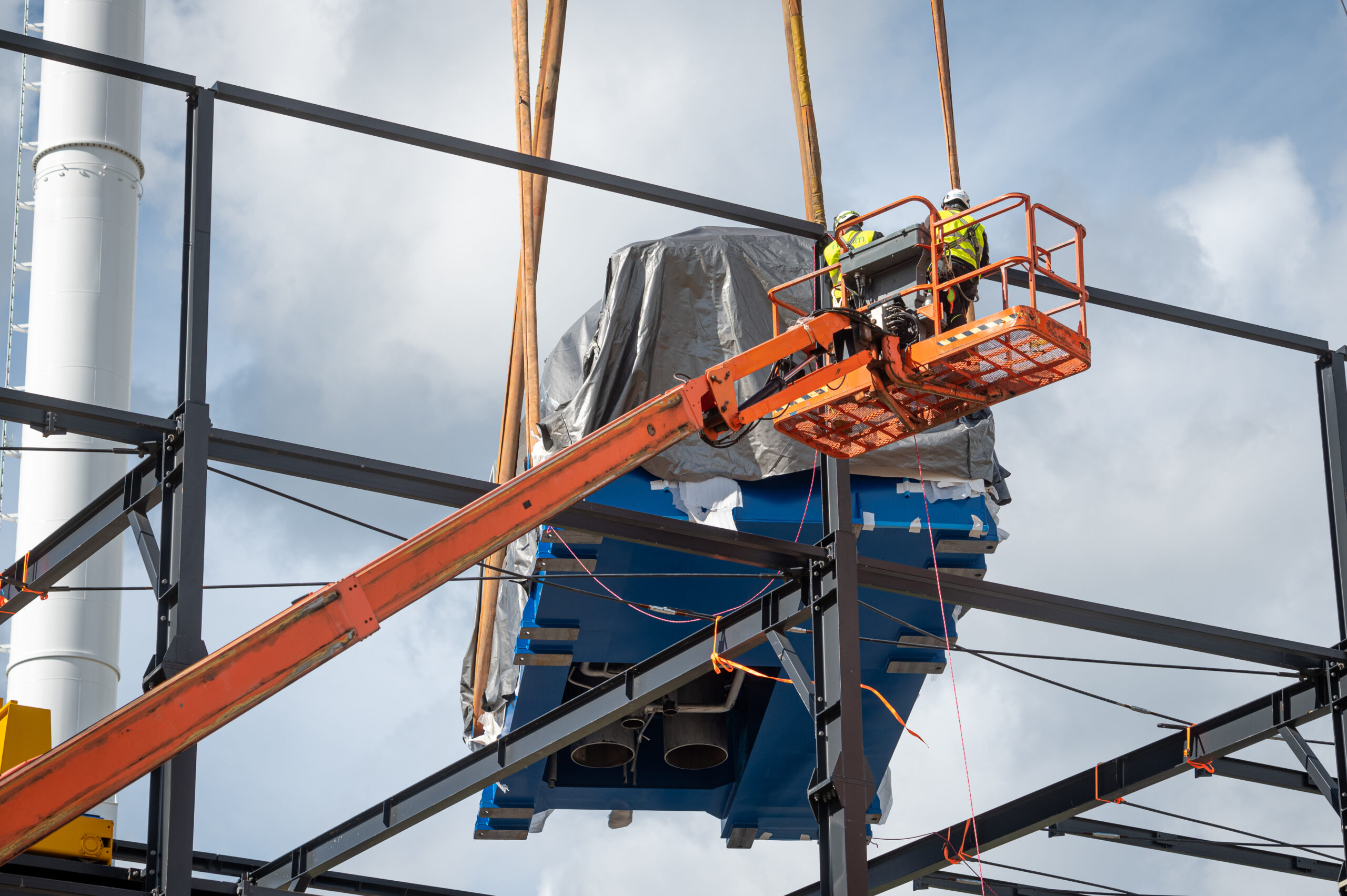

Port Czystej Energii to nowoczesna elektrociepłownia, która będzie przekształcać 160 tys. ton bezużytecznych odpadów rocznie, co pozwoli wyprodukować 109 GWh energii elektrycznej i 509 TJ ciepła. Do produkcji energii w gdańskiej elektrociepłowni wykorzystany zostanie specjalny silnik, fachowo nazywany turbogeneratorem. Czym jest i jak on działa?

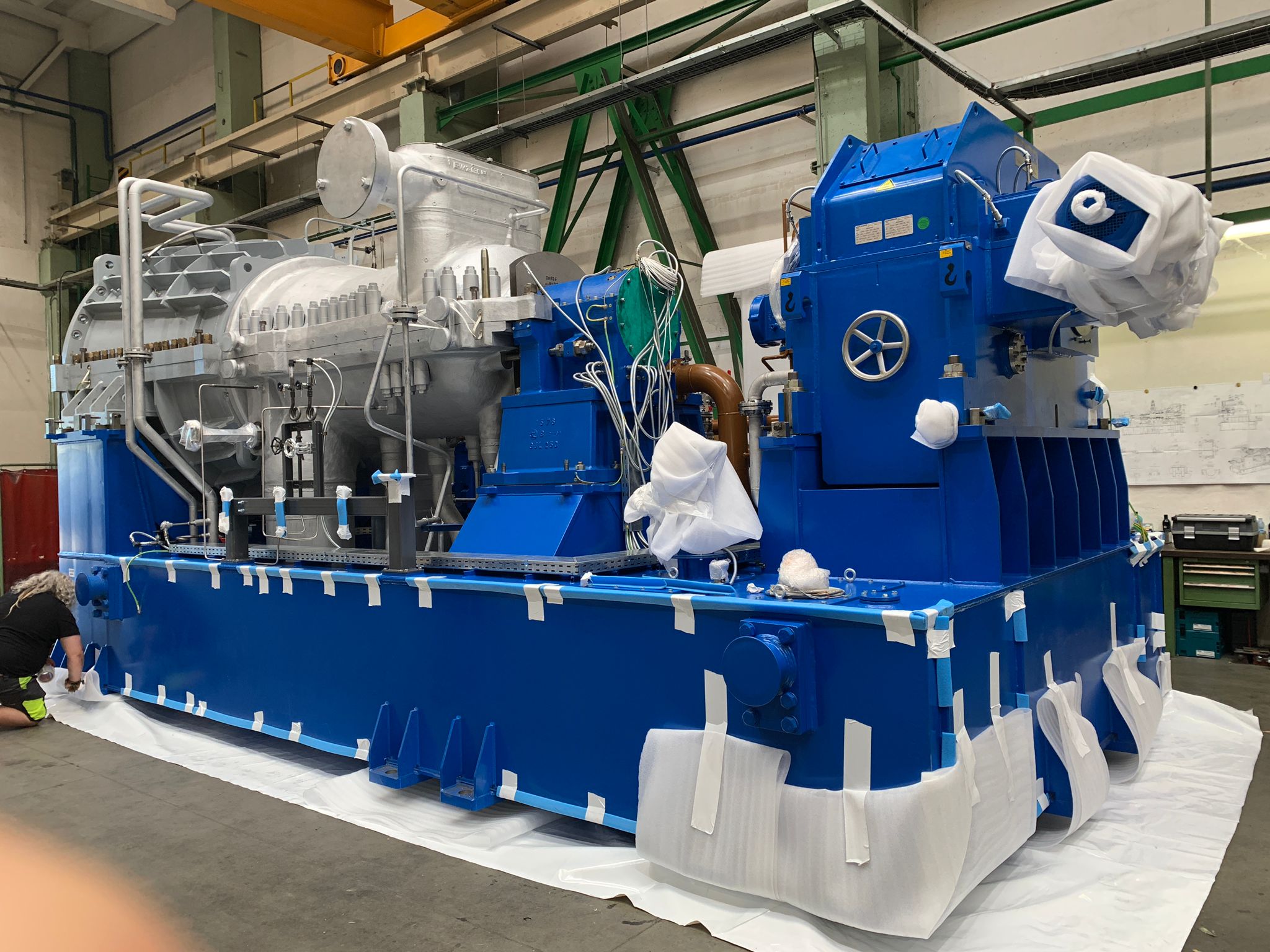

Turbogenerator – to silnik wykorzystujący energię cieplną pary wodnej do napędu generatora elektrycznego. Jest on elementem układu wodno-parowego, czyli zbioru wszystkich urządzeń i systemów, które zagospodarowują parę generowaną przez kocioł i powstający z niej kondensat (in. skropliny). O tym, jak działa kocioł, dowiesz się TUTAJ.
W jaki sposób działa turbogenerator?
Para z kotła (film z montażu jego elementów znajdziesz TUTAJ) przesyłana jest dedykowanym rurociągiem (rurociąg pary świeżej) do turbiny, gdzie przepływając przez jej łopatki ulega rozprężeniu i wprawia wirnik turbiny w ruch obrotowy. Obracający się wirnik, poprzez przekładnię, napędza generator elektryczny. Ciśnienie pary oraz jej temperatura ulega dużym zmianom. Para oddając energię na łopatkach turbiny rozpręża się z początkowego ciśnienia 40 barów i temperatury 395°C do ciśnienia bliskiemu próżni (0,04÷0.3 bara) i temperatury 46°C.
Następnie rozprężona para wodna trafia do kondensatora (skraplacza), w którym ulega skropleniu. Skropliny przesyłane są do systemu wody zasilającej kotła, po czym cały proces technologiczny zaczyna się od nowa. To kolejny element systemu o obiegu zamkniętym.
W Porcie Czystej Energii zainstalowano turbogenerator kondensacyjno-upustowy. Taki typ urządzenia pozwala na regulowanie wytwarzanej mocy elektrycznej i cieplnej w szerokim zakresie.
Turbogenerator jest w stanie pracować w następujących konfiguracjach:
- Przy włączonej regulacji ciśnienia na wlocie i wyłączonej regulacji obrotów – tak będzie wyglądał jego podstawowy tryb pracy. W tej konfiguracji moc wytwarzanej energii określana jest przez dostępność ilości pary wlatującej do turbiny oraz ilość pary dostarczanej do sieci ciepłowniczej.
- Przy włączonej regulacji obrotów i wyłączonej regulacji ciśnienia na wlocie do turbiny.
- Tryb wyspowy – obciążenie elektryczne turbogeneratora jedynie na użytek własny urządzeń wewnętrznych.
Produkcja energii w kogeneracji
Proces produkcji energii będzie przebiegał w tzw. kogeneracji – jednoczesnej produkcji energii elektrycznej i ciepła. Regulacja ilości wytwarzanej energii pozwoli na dostosowanie się elektrociepłowni do bieżących potrzeb miejskiej sieci ciepłowniczej, ponieważ inaczej wyglądają one latem, a jeszcze inaczej zimą, kiedy to miejska sieć ciepłownicza dostarcza mieszkańcom zarówno ciepłą wodę użytkową, jak i ciepło do ogrzewania mieszkań. Więcej o tym procesie możecie dowiedzieć się TUTAJ.
Turbogenerator parametry:
- Ciśnienie robocze: 40 barów
- Temperatura pary świeżej (na wlocie do turbiny): 395 °C
- Przepływ pary (62,5÷110%): 47,2÷83,9 t/h
- I upust (nieregulowany): 2,5-4,0 bara
- II upust (regulowany): 1,0-1,5 bara
- Ciśnienie na wylocie: 0,04÷0.3 bara
- Temperatura na wylocie: 46 °C
- Typ generatora: Synchroniczny, 4-biegunowy
- Moc elektryczna wytwarzana na zaciskach generatora w warunkach nominalnych (100%): 11-16 MW
utworzone przez Dorota Tanaś – Michalak | cze 7, 2022 | Edukacja, Energetyka, Instalacja |
16 maja 2022 roku odbył się uroczysty chrzest walczaka – kluczowego elementu kotła parowego, odpowiedzialnego za oddzielenie pary od wody (więcej na temat kotła sprawdź TUTAJ). Każda branża ma swoje tradycje i święta, a w branży ciepłowniczej chrzest walczaka to szczególny moment, w którym kończy się ważny etap realizacji inwestycji. Na uroczystość przybyli m.in. Marcin Horała – sekretarz stanu w Ministerstwie Funduszy i Polityki Regionalnej, Dariusz Drelich – Wojewoda Pomorski, Leszek Bonna – Wicemarszałek Województwa Pomorskiego oraz oczywiście gospodarz Aleksandra Dulkiewicz – Prezydent Miasta Gdańska.
Uroczystość podzielono na dwie części – oficjalną na placu budowy i konferencyjną zorganizowaną na stadionie Polsat Plus Arena Gdańsk. Z myślą o mieszkańcach Gdańska i wszystkich zainteresowanych projektem, przeprowadzono transmisję „na żywo” na portalu gdansk.pl oraz na profilu Portu Czystej Energii na Facebooku. Relacja cały czas jest dostępna na naszym kanale You Tube, więc zachęcamy do jej obejrzenia (sprawdź tutaj).
Przygotowania do wydarzenia
Dzień świętowania poprzedziły tygodnie przygotowań. Zgodnie z obowiązującą w elektrociepłowniach tradycją, walczakom nadaje się imiona podczas uroczystego chrztu. I tak w Krakowie jest „Krakowiak”, w Bydgoszczy „Wisła” i „Brda”, a w Szczecinie „Angel” i „Stefan”. Port Czystej Energii ma służyć mieszkańcom, więc to im daliśmy możliwość zaproponowania i wyboru imienia. We współpracy z portalem Trójmiasto.pl zorganizowaliśmy konkurs. Każdy mógł zgłosić swoją propozycję – najważniejsze było, aby imię nawiązywało do historii Gdańska, regionu lub jego mieszkańców. Liczba zgłoszeń zdecydowanie nas zaskoczyła. Wpłynęło aż 1191 wspaniałych, zaskakujących pomysłów. Komisja konkursowa wybrała finałową piątkę i w kolejnym etapie, poproszono czytelników o wytypowanie zwycięzcy. Ostatecznie wybrano imię STOLEM.
Przed uroczystością połączone siły przedstawicielek Wykonawcy i Portu Czystej Energii przygotowały napis na walczaku.
Rozbijanie szampana
Podczas uroczystości, w momencie nadania imienia, zwyczajowo rozbija się butelkę szampana. Ma to przynieść szczęście! I nie ma co ukrywać – jest to bardzo stresujący moment. Oczywiście wszystko zostało wcześniej skrupulatnie przygotowane. Trzeba było przemyśleć sposób mocowania butelki, a jej rozbicie poprzedzić próbami. Całość należało przeprowadzić sprawnie, bezpiecznie, a przede wszystkim skutecznie. Nie pomagał fakt, że walczak ma kształt walca o średnicy 1,8 metra i jest zamontowany na wysokości 34 metrów (13 piętro!). Butelka mogła odbić się lub prześlizgnąć po obłej konstrukcji. Zadanie było jasne, należało porządnie uderzyć 😊
Matką chrzestną gdańskiego walczaka została Prezydent Aleksandra Dulkiewicz, która podczas uroczystości udała się w towarzystwie Prezesa Sławomira Kiszkurno na najwyższą kondygnację instalacji. Po krótkim instruktarzu dot. siły uderzenia i wygłoszeniu mowy chrzcielnej: „Nadaję ci imię Stolem. Bądź silny i dzielny oraz jak na olbrzyma przystało dbaj o moc i bezpieczeństwo w Porcie Czystej Energii, dla dobra wszystkich mieszkańców Gdańska i Pomorza”, butelka spektakularnie się rozbiła! Nasz fotograf uchwycił ten moment w pięknym pamiątkowym zdjęciu. Goście, zarówno Ci na miejscu, jak i oglądający transmisję on-line, mogli obserwować wszystko za sprawą ustawionych na wysokości kamer oraz drona. Widać było ogromną radość Pani Prezydent, że misja zakończyła się powodzeniem!
Takiego zdjęcia nikt się nie spodziewał! Fotograf: Jacek Klejment
Oficjalna uroczystość została uwieczniona pamiątkowym, grupowym zdjęciem. Goście mieli również szansę zwiedzić instalację, nawet na jej najwyższym poziomie. Następnie w części konferencyjnej mowa była o perspektywie rozwoju termicznego przekształcania odpadów w Polsce oraz celach i wyzwaniach, jakie stoją przed całą branżą. Przedstawiono stan realizacji prac na naszej budowie i plany Wykonawcy instalacji na kolejne miesiące. Prezes Portu Czystej Energii przywołał historię projektu i podziękował wszystkim zaangażowanym w projekt na przestrzeni lat.
Goście części oficjalnej
Wieczorna klamra
Tego samego dnia wieczorem, kiedy zmęczeni zasiedliśmy przed telewizorem, w znanym teleturnieju „Milionerzy” pojawiło się pytanie za 125 tys. zł o … walczaka! To był nieprawdopodobny zbieg okoliczności, który nas bardzo rozbawił. Grająca niestety nie odpowiedziała poprawnie – widocznie nagranie zostało realizowane za wcześnie. Jesteśmy przekonani, że gdyby uczestniczka teleturnieju była mieszkanką Pomorza, a pytanie padłoby po naszej uroczystości – odpowiedź byłaby oczywista 😊
Pytanie w teleturnieju „Milionerzy” emitowany 16 maja 2022 r.
